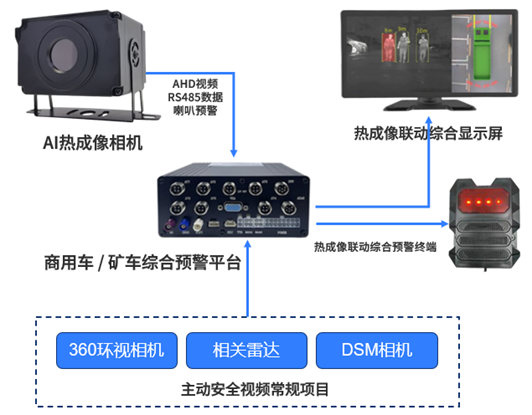

协议

通讯协议

JT/T 808-2019，JT/T   1078-2016，苏标DB 32/T3610.3—2019

《道路运输车辆卫星定位系统视频通迅协议》

系统

操作语言、系统

中文、linux系统

主机核心板

CPU

四核 Cortex-A55

GPU

G52 2EE，OpenGL   ES 1.1/2.0/3.2, Vulkan 1.1, OpenCL 2.0

NNIP

RK NN, 0.8 Tops

存储

运存

1GB

EMMC

4GB

热成像相机

分辨率

640*512

焦距

9.1mm

FOV

48°*39°

AI参数

3T算力，RS485输出，AHD视频输出，人车识别目标与距离输出

视频输入

输出

视频制式

PAL/NTSC

图像压缩标准

H.264

视频输入

6路720P   AHD M12-4 航空头接口视频输入，

视频输出

1路高清AHD/CVBS M12-4 航空头接口输出、

分辨率

数字高清720P,主码流录像，子码流4G/wifi网传

音频输入

输出

音频输入

1路DMS音频输入或者麦克风

音频输出

1路音频输出

录像

存储介质

主存储器：micro SD卡，单卡最大支持1TB存储器：

录像模式

开机录像；

录像回放

支持本地回放，PC端回放

卫星定位

GPS/北斗

支持单北斗定位，GPS定位，GPS/北斗双模定位,

通讯模块

4G

全网通

WIFI/蓝牙

支持WIFI 4/6信号

陀螺仪

G-sensor

内置6轴陀螺仪，可以采集车辆状态信息

电源/功耗

电源输入

DC：9V～36V 低压供电

电源输出

外部设备供电：1路12V/200mA，1路5V/500m

主机功耗

小于12w

物理接口

通讯接口

⽀持3个IO信号输入，3个IO输出，

1个RS232，2个RS485，1个百兆以太网，1个USB2.0、1个USB3.0，

1个CAN通讯接口，1个速度传感器，1个红外信号接口，6路AHD 视频输入

喇叭

外置

1个喇叭接口，可外接声光报警器

结构

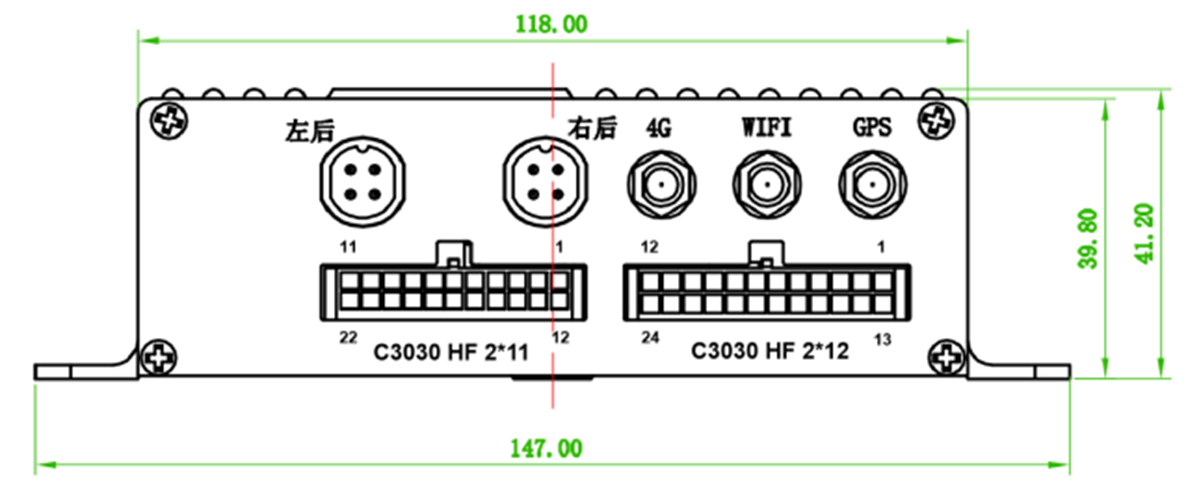

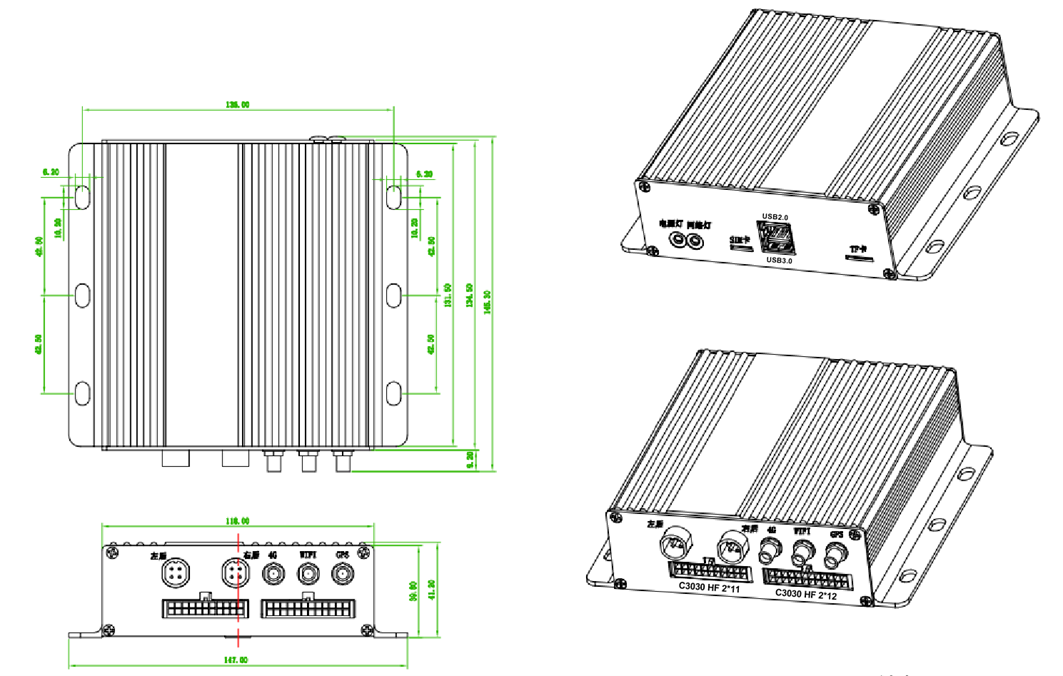

产品尺寸及重量

长147x宽146x高41.5mm

设备防护

物理防尘

使用环境

工作温度

-25~65℃

工作湿度

20%-90%RH

软件升级

支持本地U盘/SD卡升级；OTA远程升级

1

232-RX

12

MIC-P/232-TX

2

AHD信号输出

视频输出

13

摄像头3信号

DMS

3

AHD信号地

14

摄像头3电源

4

摄像头4电源/AHD信号电源

BSD

15

摄像头3电源地

5

摄像头4信号

16

摄像头5信号

前视

6

摄像头4/6电源地

17

摄像头5电源

7

摄像头6信号

后视

18

摄像头5/7电源地

8

摄像头6电源

19

摄像头7信号

左前视

（热成像）

9

摄像头8电源地

右前视

20

摄像头7电源

10

摄像头8信号

21

CAN-L

11

摄像头8电源

22

CAN-H

1

电源输入

13

IO输出1

2

电源地

14

232-RX   / 485_A2

3

继电器输入

15

232-TX   / 485_B2

4

继电器输出

16

IO输入3

5

ACC输入

17

红外信号

6

IO输入1

18

12V座位开关输出

7

IO输入2

19

12V座位开关检测

8

232-RX   / 485A

20

12V/5V输出地/速度传感器地

9

232-TX   / 485B

21

12V输出电源/速度传感器电源

10

喇叭  SPK-P

22

5V输出电源

11

喇叭  SPK-N

23

速度传感器信号

12

麦克风 MIC-N

24

麦克风 MIC-P
